Como crear un gráfico de mapa en Python

Un tutorial para principiantes en Python en el manejo y visulización de datos.

P ython es un lenguaje muy versatil que permite manejar datos y hacer visualizaciones de todo tipo. Si eres nuevo te recomiendo descargar el paquete de Anaconda y utilizar Jupyter como procesador de texto para ir viendo las gráficas a medida vas escribiendo el código.

Preparando las librerías y las datos a utilizar

Primero importaremos las librerías que necesitamos para trabajar la información. Utilizaremos Pandas que es una librería para manejar datos, especialmente dataframes y series. Esta librería viene integrada con Anaconda. La segunda librería que utilizaremos es Geopandas, esta nos permite trabajar archivos llamados shapefile, que contienen las formas y georeferencias que se utilizaremos para graficar los mapas. La ventaja de Geopandas que integra las funciones de Pandas.

import pandas as pd import geopandas as gpd

Usualmente esta librería no viene integrada al instalar Anaconda. Sin embargo, puede ser fácilmente instalada con tan solo correr en una celda de Jupyter el siguiente código:

¡pip install geopandas

Descargaremos el shapefile (el mapa) de la página oficial del gobierno de El Salvador que contiene los limites políticos de los municipios . Para este ejercicio podemos usar tanto el archivo Lambert o WGS. Abriremos el archivo en Jupyter:

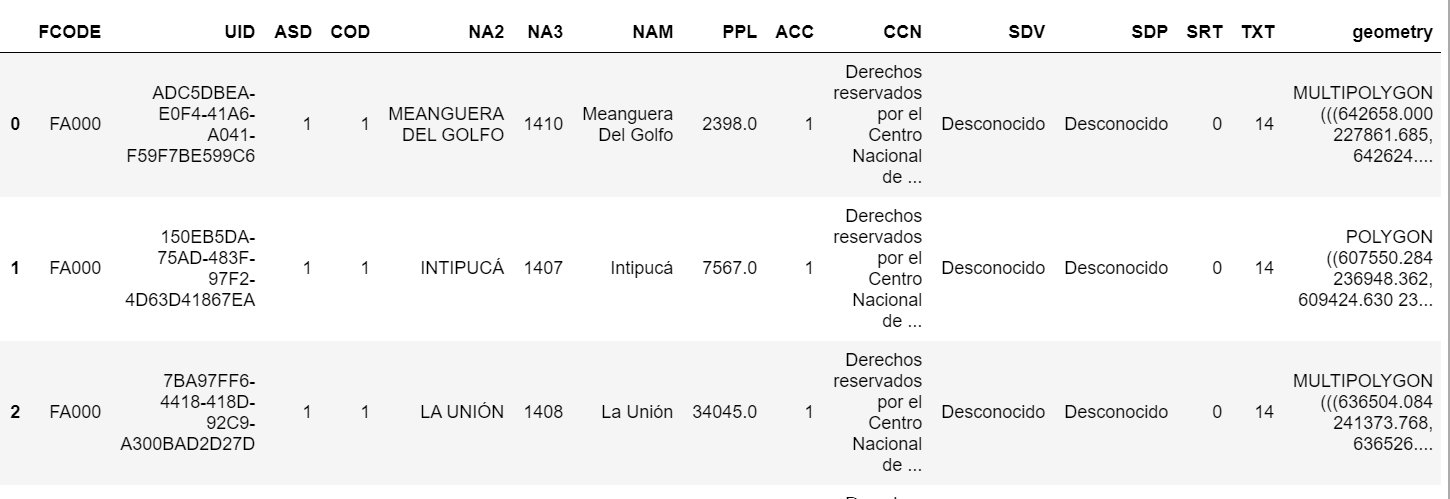

shapefile = gpd.read_file(direccion+'\LIM_MUNICIPAL.shp') shapefile.head(5)

Abriremos luego los datos para colorear el mapa, para este ejemplo he descargado el número de accidentes viales por municipio de esta página web: Portal de Transparencia de la Policía Nacional Civil .

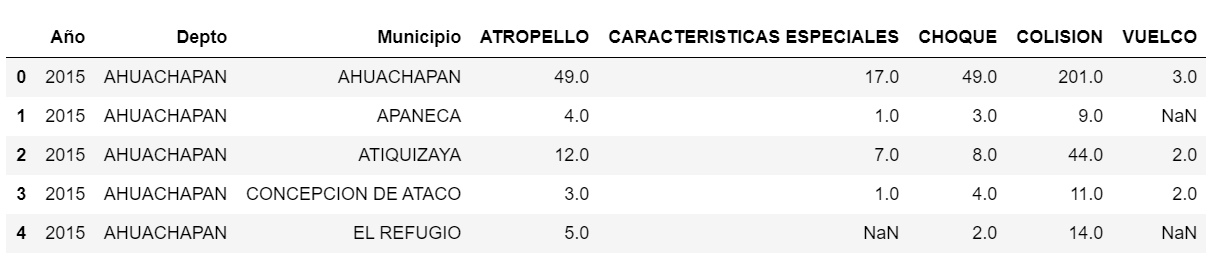

acc_auto = pd.read_csv(direccion+r'\accidentes_auto.csv',encoding='utf-8') acc_auto.head(5)

Luego se debe unir la información a través de un merge. Al observar la información notamos que las llaves será el nombre del municipio (parte importante sería preparar la información para asegurarnos que los municipios tienen los mismos nombres, en el ejercicio asumiremos que sí).

acc_auto = acc_auto[acc_auto['Año']==2019] shapefile = shapefile.merge( right = acc_auto, left_on = 'NA2', right_on = 'Municipio', how = 'left' )

Utilizando Geopandas

Usar Geopandas es sumamente fácil y está bastante bien integrado con Matplotlib. Necesitamos para hacer un simple mapa escribir .plot(column = ‘variable’).

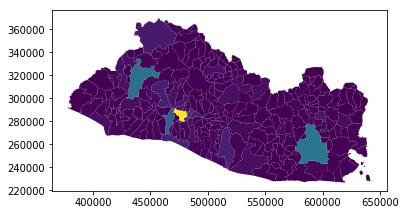

shapefile.plot(column = 'CHOQUE')

Añadiendo legenda

Podemos continuar añadir atributos al mapa para que se vea mejor como una legenda horizontal y con una barra de color de distintos niveles de Naranjas (‘Oranges’).

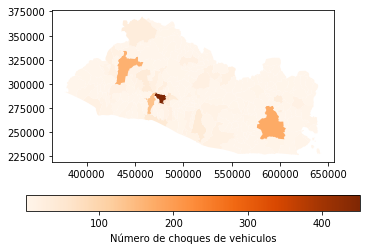

shapefile.plot( column = 'CHOQUE', legend = True, legend_kwds = { 'label': "Número de choques de vehiculos", 'orientation': "horizontal" }, cmap = 'Oranges' )

Debido a que gran parte de los choques se concentran en algunas zonas específicas los colores más intensos se encuentran en unos pocos municipios mientras no se logra ver diferencia en el resto. Una idea para cambiar esto, es recodificar la variable como su logaritmo.

import numpy as np shapefile['CHOQUE'] = shapefile['CHOQUE'].fillna(1) shapefile['CHOQUE_log'] = np.log10(shapefile['CHOQUE']) #replazando valores inf, -inf resultados de log(0) shapefile['CHOQUE_log'] = shapefile['CHOQUE_log'].replace([np.inf,-np.inf],0)


Al correr nuevamente nuestro código anterior tendríamos un gráfico como el siguiente:

shapefile.plot( column = 'CHOQUE_log', legend = True, legend_kwds = { 'label': "Número de choques de vehiculos", 'orientation': "horizontal" }, cmap = 'Oranges' )

Utilizando matplotlib

Para mejorar muchas de las características del mapa se puede usar matplotlib. Esto nos permitirá ajustar mejor la barra de color, el tamaño del mapa, modificar ejes, entre otras cosas.

Si continuamos con el ejemplo, matplotlib nos permite ajustar la barra de color para que la legenda muestre una escala logarítmica.

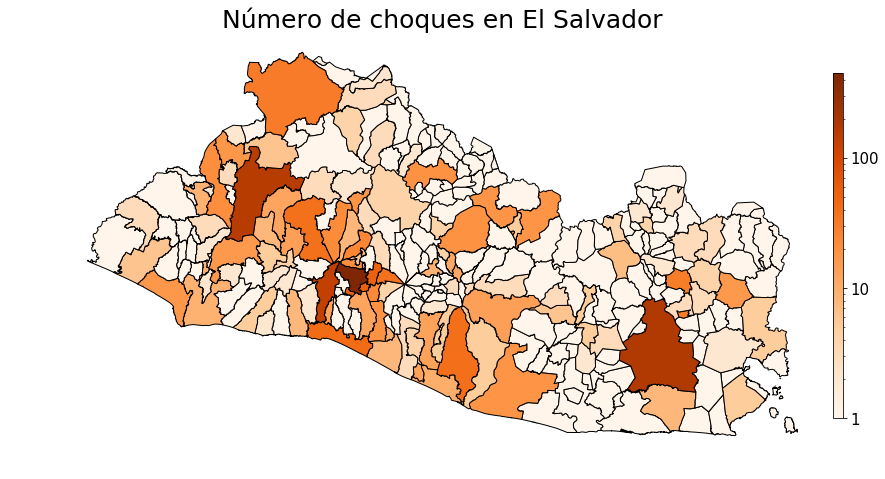

import matplotlib.pyplot as plt import matplotlib.colors as mplc import matplotlib.ticker as ticker #creando una figura en matplotlib y ajustando el tamaño deseado fig , ax = plt.subplots(1 ,figsize = (14,8)) shapefile.plot( column = 'CHOQUE', legend = False, cmap ='Oranges', ax = ax, norm = mplc.LogNorm(), #utilizando el logaritmo de la variable linewidth = 1, #ajustando el grosor de las lineas del mapa edgecolor ='black' #color de las lineas del mapa ) vmin = shapefile.CHOQUE.min() vmax = shapefile.CHOQUE.max() #agregando barra de color atraves de matplotlib #ajsutando posición y dimensiones de la barra cax = fig.add_axes([0.9, 0.2, 0.01, 0.6]) #atributos de la barra de color sm = plt.cm.ScalarMappable( cmap = 'Oranges', norm = mplc.LogNorm(vmin = vmin, vmax = vmax) ) sm._A = [] #OPCIONAL #formateando los números a absultos de lo contrario salieran a base 10 formatter = ticker.LogFormatter(10, labelOnlyBase=False) cbr = fig.colorbar( sm, cax = cax, format = formatter, ticks = [1,10,100] ) ax.set_title('Número de choques en El Salvador', fontsize = 25) cbr.ax.tick_params(labelsize = 15) #tamaño de letra de las legendas ax.axis('off') #desactivando los ejes de posicionamiento plt.show()

Generando un mapa con variables categóricas

En algunos casos nos interesaría colorear el mapa con valores categóricos. Para ello, dividiremos nuestra variable ‘CHOQUE’ en cuartiles a través de pandas.cut:

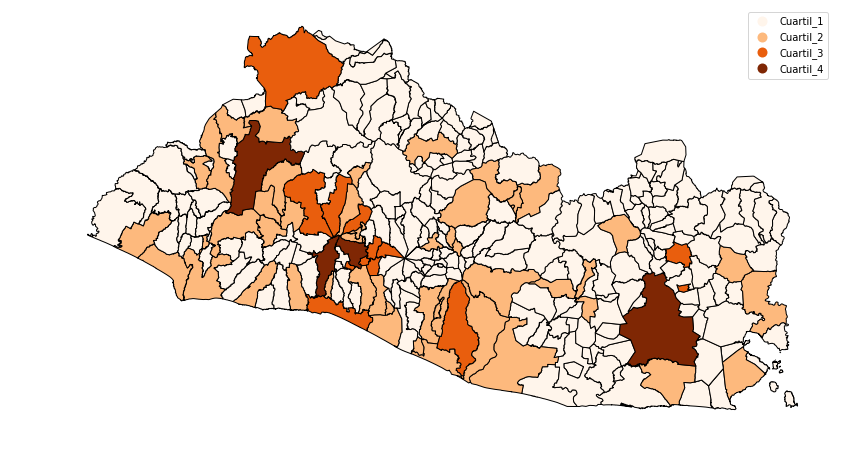

labels = ['Cuartil_1', 'Cuartil_2','Cuartil_3','Cuartil_4'] #creando columna con variables categoricas a partir de 'CHOQUE' shapefile['CHOQUE_Cuartiles'] = pd.cut( x = shapefile['CHOQUE_log'], bins = 4, labels = labels ) #utilizando matplotlib nuevamente fig , ax = plt.subplots(1, figsize = (14,8)) #definiendo caracteristicas del mapa (categorical = True) shapefile.plot( column = 'CHOQUE_Cuartiles', categorical = True, legend = True, cmap = 'Oranges', ax = ax, linewidth = 1, edgecolor = 'black', ) ax.axis('off') fig.show()
